Víte, že většina elektrických úrazů v domácnosti se stane právě v koupelně? A že často za to nemusí špatný elektrikář, ale prostě špatně vybrané svítidlo? Pokud plánujete rekonstrukci nebo jen vyměňujete lustr nad vanou, bezpečnostní normy osvětlení v koupelně nejsou žádná byrokratická šikana. Jsou to pravidla hry, která vás ochrání před tím, abyste při sprchování nevyfoukli jističe - nebo hůř.
V České republice je biblí pro toto téma norma ČSN 33 2000-7-701. Zní to složitě, ale princip je překvapivě jednoduchý: čím blíže jste k vodě, tím tvrdší požadavky na vaše světlo platí. Pojďme si rozebrat, co to znamená pro váš rozpočet i bezpečnost, bez zbytečných technických žargonů, které vám nedají spát.

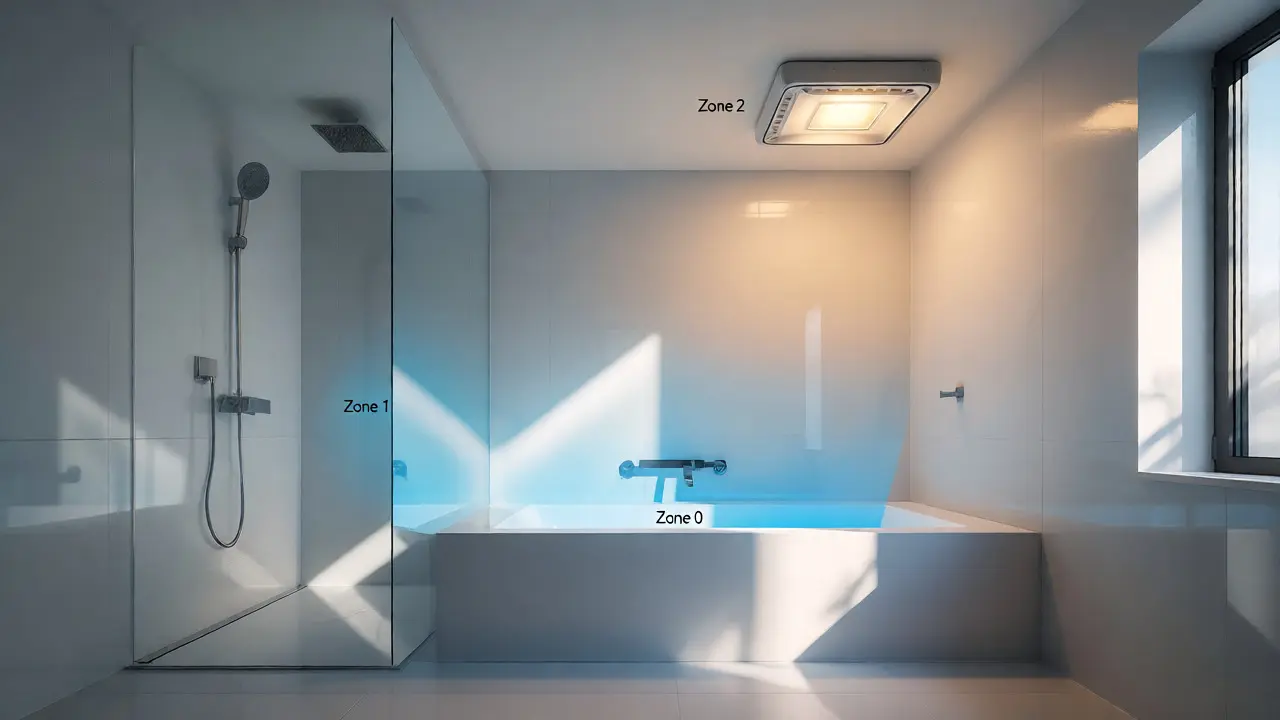

Rozdělení koupelny do zón: Kde smíte a kde nesmíte
Představte si koupelnu jako mapu s různými stupni rizika. Norma dělí prostor na čtyři zóny. Není to libovolné rozdělení; vychází z toho, jak daleko od zdroje vody (vany, sprchy, umyvadla) se může voda dostávat a jak pravděpodobný je kontakt člověka s vodou a elektřinou zároveň.
- Zóna 0: To je vnitřek vany nebo sprchové vaničky. Tady jste vy i zařízení přímo ve vodě. Je to nejrizikovější místo.
- Zóna 1: Prostor nad vanou do výšky 2,25 m a okolo sprchové hlavice do vzdálenosti 1,2 m. Sem letí kapky vody přímo ze sprchy.
- Zóna 2: Pás široký 60 cm kolem zóny 1, opět do výšky 2,25 m. Sem se voda dostává hlavně stříkáním nebo vlhkostí.
- Zóna 3: Zbytek koupelny. Místa, kam se voda běžně nedostane, ale stále jde o místnost s vysokou vlhkostí.
Proč tolik papírování kvůli pár metrům čtverečním? Protože voda snižuje elektrický odpor lidského těla. To, co v suchém pokoji projde bez povšimnutí, může ve vlhkém prostředí způsobit vážný úraz. Správné určení zóny je první krok k tomu, abyste nekoupili „mrtvého brouka“, který vám po týdnu shoří.

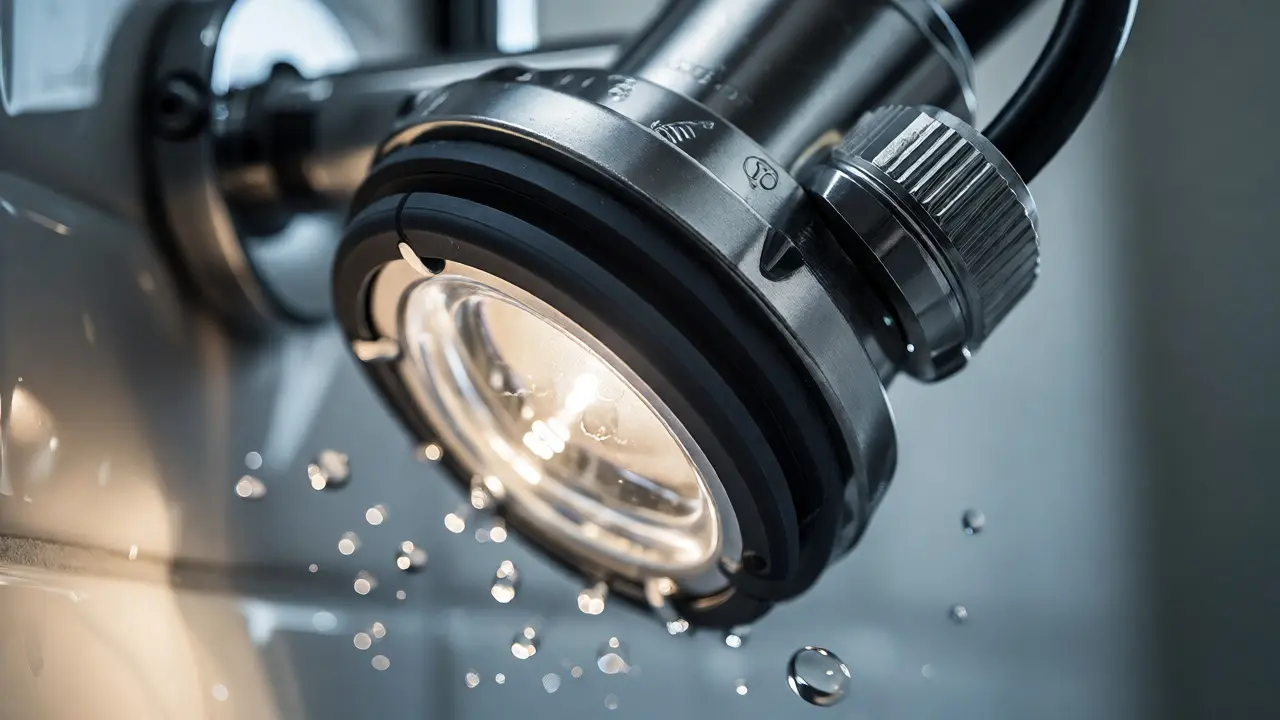

Co znamená IP krytí a proč ho máte brát vážně
Na každém balení svítidla najdete kód jako IP44, IP65 nebo IPX7. Co ta písmena a čísla znamenají? IP krytí (Ingress Protection) je mezinárodní standard, který říká, jak dobře je zařízení chráněno proti vniknutí pevných částic (prach, nečistoty) a vody.
První číslice se týká prachu, druhá vody. V koupelně nás zajímá hlavně ta druhá. Ale pozor, existuje háček. Někdy vidíte označení IPX4. To „X“ znamená, že výrobce testoval pouze odolnost vůči vodě, ne prachu. U koupelnových svítidel je to běžné a v pořádku, pokud je tam číslo za X alespoň 4 (pro zóny 1 a 2).
| Zóna | Popis místa | Minimální IP krytí | Doporučené napětí |
|---|---|---|---|
| Zóna 0 | Vnitřek vany/sprchy | IPX7 (odolnost při ponoření) | SELV max 12 V AC |
| Zóna 1 | Nad vanou / u sprchy (do 2,25 m) | IPX4 (min.), doporučeno IPX5/IP65 | SELV nebo 230 V s chráničem |
| Zóna 2 | Pás 60 cm kolem zóny 1 | IPX4 (min.) | 230 V s chráničem |
| Zóna 3 | Zbytek koupelny | IPX1 (min.), doporučeno IP44 | 230 V |
Všimněte si rozporu u zóny 1. Norma uvádí minimum IPX4, což znamená ochranu proti stříkající vodě ze všech stran. Ale v praxi, zejména pokud máte otevřenou sprchu bez zástěny, doporučují zkušené firmy raději investovat do IP65. Rozdíl v ceně je minimální, klid duše obrovský. Levná svítidla s IP44 mohou po půl roce začít korodovat, protože těsnění není stavěno na přímý proud vody.
Klasifikace svítidel a ochranné třídy
Samotné IP krytí nestačí. Musíte se podívat ještě na jednu věc: jak je svítidlo izolované. Na trhu najdete svítidla označená symbolem dvojitého čtverce. To znamená třída ochrany II. Tato svítidla mají dvojitou nebo zesílenou izolaci a nepotřebují uzemnění. To je v koupelně zásadní výhoda, protože eliminuje riziko, že by kovová část svítidla byla pod napětím kvůli chybějícímu zemnicímu vodiči.
Svítidla třídy I (s uzemněním) jsou v koupelně možná, ale instalace musí být provedena dokonale. Pokud si nejste jisti kvalitou elektroinstalace ve starším paneláku, volte vždy třídu II. Je to jednodušší, levnější na montáž a bezpečnější pro laika, který chce mít klid.
Napětí SELV: Bezpečnostní pojistka pro zónu 0
Jak jsme zmínili, ve zóně 0 (uvnitř vany) nemůžete mít klasických 230 Voltů. Tam musí proudit maximálně 12 Voltů střídavého napětí. Tomuto systému se říká SELV (Safety Extra-Low Voltage). Jde o napětí, které je natolik nízké, že i při přímém dotyku s živou částí ve vodě nedojde k život ohrožujícímu úrazu.
Klíčové pravidlo zní: Transformátor pro SELV systémy nesmí být umístěn ve zónách 0, 1 ani 2. Musí být mimo tyto rizikové zóny, ideálně ve vedlejší místnosti nebo v rozvaděči. Pokud vám elektrikář navrhuje dát transformátor pod vanu, utíkejte. Je to častá chyba, která se projeví až po letech, když transformátor zvlhne a přestane fungovat.
Proudový chránič: Nepostradatelný hrdina
Ani sebelepší IP krytí nepomůže, pokud dojde k poruše izolace uvnitř svítidla. Právě proto norma vyžaduje v koupelnách použití proudového chrániče (RCD). Tento malý krabička v rozvaděči dokáže během zlomku sekundy vypnout proud, pokud detekuje, že část proudu „utíkájí“ jinam než zpět do sítě - například přes vaše tělo do vody.
Pro koupelnu je nutný proudový chránič s vybavovacím proudem maximálně 30 mA. Nezapomeňte ho pravidelně testovat tlačítkem „T“. Pokud ho nikdo netestoval pět let, může být nefunkční stejně dobře jako nefungující vzduchový polštář v autě. Statistiky ukazují, že téměř 30 % problémů s elektřinou v koupelnách souvisí právě s chybějícím nebo vadným chráničem.
Praktické tipy pro výběr a instalaci
Když stojíte v obchodním centru a držíte v ruce krásné skleněné svítidlo, položte si tři otázky:
- Kam přesně ho dáte? Změřte si vzdálenost od vany a sprchy. Pokud je to méně než 60 cm od sprchové hlavice, jste ve zóně 1 nebo 2 a potřebujete IP44 a více.
- Jak je svítidlo uzavřené? Otevřete ho (pokud to jde) a podívejte se na těsnění. Vidíte gumové kroužky? Mají kabelové průchodky závit? Laicky řečeno: pokud se dovnitř snadno dostane prst, dostane se tam i voda.
- Kdo to bude instalovat? Instalace v koupelně není práce pro kutila „na oko“. Vyžaduje znalost zón a správné zapojení chrániče. Chyba může stát nejen peníze, ale i zdraví.
Ještě jedna důležitá věc: Výška instalace. Spodní okraj svítidla musí být minimálně 1,8 metru nad podlahou. Důvodem je minimalizace rizika, že se do svítidla dostane voda stříkající z vany nebo že se do něj narazíte rukama při mytí. Svítidla visící nízko vypadají moderně, ale v koupelně jsou často praktickou pastí.
Budoucí trendy a legislativa
Normy nejsou statické. Evropská unie tlačí na zpřísnění bezpečnosti, zejména kvůli rostoucímu počtu chytrých domácností. Do roku 2025 se očekává harmonizace českých předpisů s novými evropskými směrnicemi, které mohou vyžadovat vyšší krytí (IPX5) i ve zóně 2. Také se začínají objevovat svítidla s integrovanými senzory vlhkosti, která automaticky sníží výkon nebo napětí, pokud je v místnosti extrémní pára.
Investice do kvalitního, certifikovaného osvětlení se tedy vyplácí dlouhodobě. Nekupujte nejlevnější LED pásky z e-shopu bez jasného označení IP. Hledejte značky, které mají transparentní certifikáty a recenze od skutečných uživatelů, kteří svítidlo používají několik let.
Mohu použít běžné svítidlo s IP20 v zóně 3?
Ano, teoreticky ano, pokud je zóna 3 dostatečně vzdálená od zdrojů vody. Nicméně kvůli vysoké vlhkosti v koupelnách se obecně doporučuje používat svítidla s krytím alespoň IP44, aby se předešlo kondenzaci uvnitř svítidla a následné korozi kontaktů.
Musí být každý obvod v koupelně chráněn proudovým chráničem?
Ano, všechny obvody zásuvek a osvětlení v koupelně musí být chráněny proudovým chráničem s vybavovacím proudem do 30 mA. Toto je absolutní požadavek normy ČSN 33 2000-7-701 pro zajištění osobní bezpečnosti.
Co když mám v koupelně pouze jedno světlo uprostřed stropu?
Pokud je světlo uprostřed stropu a je dále než 60 cm od vany a sprchy, nachází se pravděpodobně ve zóně 3. Stačí mu pak nižší krytí, ale stále musí splňovat požadavky na vlhkost. Vždy však ověřte rozměry své konkrétní koupelny, protože malé koupelny mohou mít centrální světlo již ve zóně 2.
Je možné instalovat zásuvku ve zóně 1?
Ne, ve zóně 0 a 1 se zakazuje instalace zásuvek a vypínačů. Zásuvky mohou být pouze ve zóně 2 a 3, přičemž ve zóně 2 musí být opatřeny krytkou a chráněny proudovým chráničem.
Jak poznám, že svítidlo má třídu ochrany II?
Svítidla třídy ochrany II jsou označena symbolem dvojitého čtverce (čtverec v čtverci) na typovém štítku. Tato svítidla nepotřebují připojení k zemnicímu vodiči, což usnadňuje instalaci a zvyšuje bezpečnost v prostředí s vlhkostí.
